我国的大型水坝中主要是重力坝和拱坝两大类，相比现代感十足的混凝土重力坝和坡面明显、体积巨大的堆石坝；拱坝的样子相差不大，很多投资者可能也分别不出来这些拱坝，本文就简单介绍一下这些拱坝的细微区别，希望帮助投资者识别出来这些大坝。

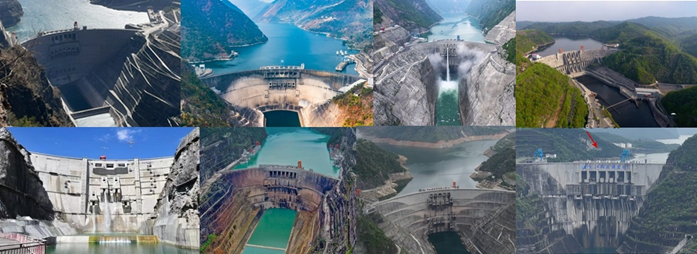

图：中国部分大型拱坝

一、特征明显的拱坝

乌东德水电站，乌东德是金沙江下游的第一梯级，其他特征记为明显，大坝后面（注，专业文献中，一般将正对上游的一面称之为“坝前”、下游一面称之为“坝后”；但是一般坝前面大部分区域在水面以下，反而是坝后面经常成为相片的主要拍摄区域）写着“中国三峡”四个大字，坝前面和顶部写着“乌东德水电站”六个字。

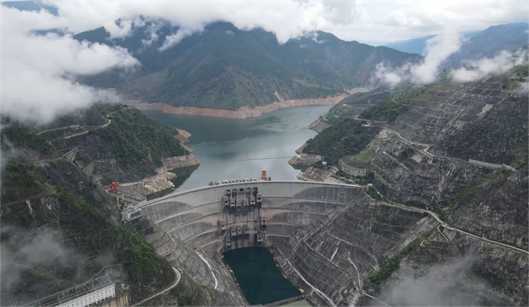

图：乌东德大坝

小湾水电站，小湾是澜沧江下游的龙头电站，具有多年调节能力。小湾大坝最显著的特点是其位于澜沧江和其支流黑惠江河口处，虽然河口大坝在中国并不少见，但是，高拱坝、两河交汇且两河近似对称分布的就很少了。

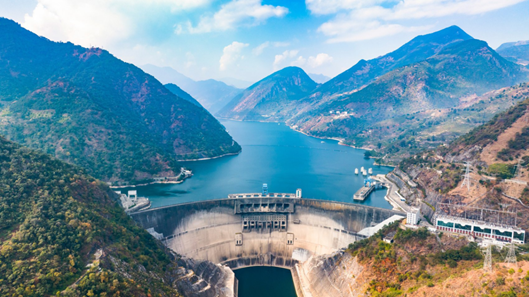

图：小湾大坝

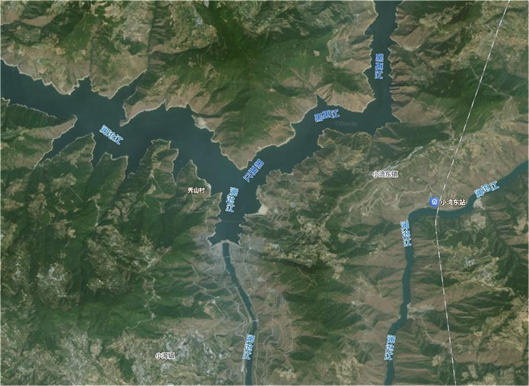

图：小湾坝址及澜沧江、黑惠江相对位置示意图

龙羊峡水电站，龙羊峡是黄河上游的核心大坝，具有多年调节能力。龙羊峡大坝最显著的特点是，高坝出平湖以及坝体右侧显著明渠泄洪道；相比其他高大拱坝，龙羊峡坝体几乎和两侧悬崖等高。

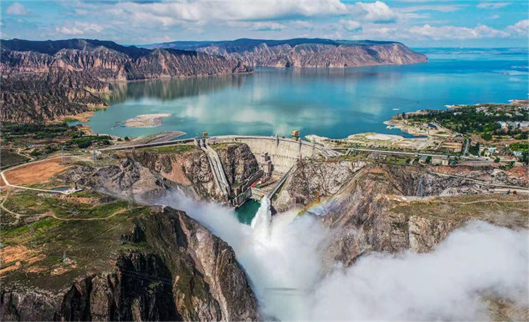

图：龙羊峡大坝之高峡出平湖

拉西瓦水电站，拉西瓦是黄河流域已建成的规模最大的水电站，是黄河龙青河段的第二级，拉西瓦的特点也很鲜明，无论是坝背两条明显的“加强筋”，还是独特的“232”式泄洪口，以及坝址附近略显粗狂的岩石，都是拉西瓦的显著特色。

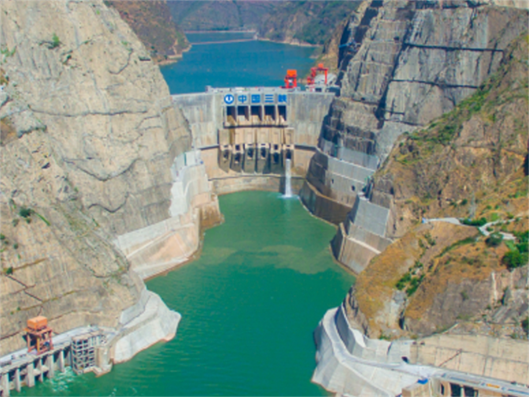

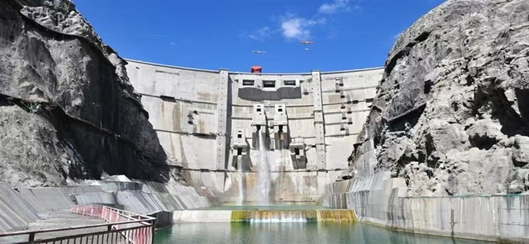

图：拉西瓦水电站独特的“232”式泄洪孔

构皮滩水电站，构皮滩是乌江干流的第五梯级，也是贵州最大的水电站，构皮滩的特征也很鲜明，坝背上书“乌江构皮滩发电厂”八个蓝色大字；此外，构皮滩长2306米，三级升程47、127、79米的全球最高升船机，也是其显著特色。

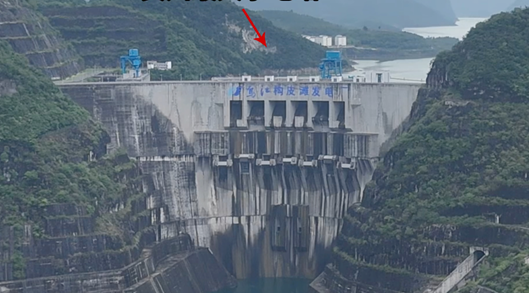

图：构皮滩水电站

图：创造多项世界之最的构皮滩升船机

李家峡水电站，李家峡最显著的特点是5条巨大的坝后引水管以及坝背底部的“李家峡水电站”几个红色大字。当然，李家峡还有一个特点就是发电机呈现两行布置而非常见的一行布局，这在中国百万千瓦级水电站中绝无仅有。

图：李家峡水电站及其坝后引水管

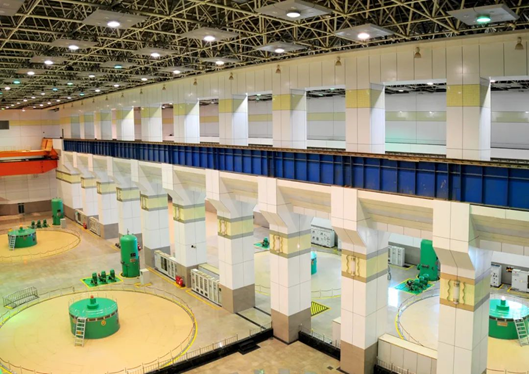

图：李家峡水电站中少有的双行发电机布局

白山水电站，白山水电站是东北地区最大的水电站，是第二松花江开发的第一个梯级，可与下游红石、丰满水电站群进行联合调度拱坝坝顶高程423.5m，最大坝高149.5m，坝顶弧长676.5m，其显著的特点是坝背的四条泄洪道（此外泄洪道中间还有3个泄洪深孔）。

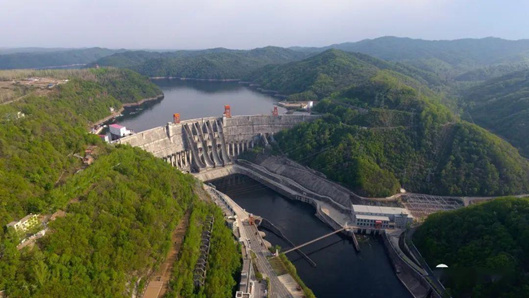

图：白山水电站

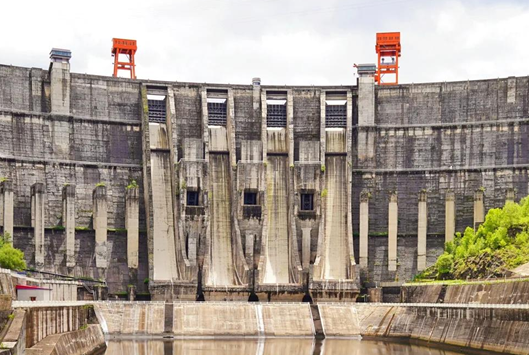

图：白山水电站泄洪顶孔与泄洪深孔

东江水电站，与上述动辄百万甚至千瓦千瓦级的大型水电站相比，东江水电站知名度略低，但东江是新中国自行设计建造的第一座双曲薄壳拱坝，坝高为157米，底厚35米，顶厚7米，坝顶中心弧长438米。

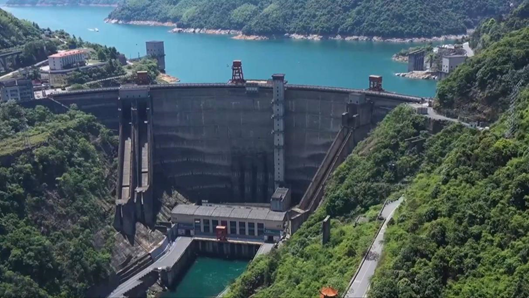

图：东江水电站

 二、特征不太明显的拱坝

溪洛渡、白鹤滩大坝，两者分别为金沙江下游的第三、第二梯级，均为千万千瓦级特大型水电站，由于属于三峡集团，因此两者外观较为相似。

溪洛渡坝址上游有一个明显的“拐弯”，此外溪洛渡的泄洪表孔和泄洪深孔为“七上八下”布局。

图：溪洛渡泄洪孔为“七上八下”布局

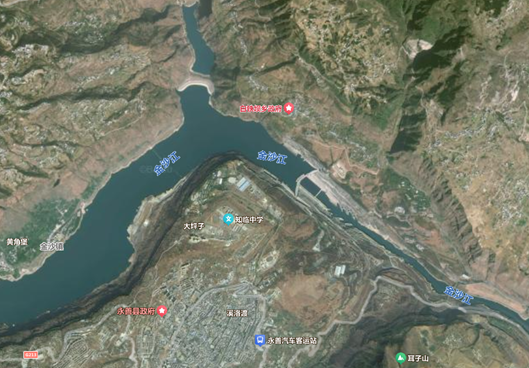

图：溪洛渡坝址上游1公里左右金沙江有个明显的“拐弯”

白鹤滩同样规模庞大，但是与其他大型拱坝相比，一方面白鹤滩上游崖壁坡度更平缓；另一方面，从下游看去白鹤滩的泄洪底孔有6个，其中最左侧的一个与其他底孔的样式显著不同，呈外突状。

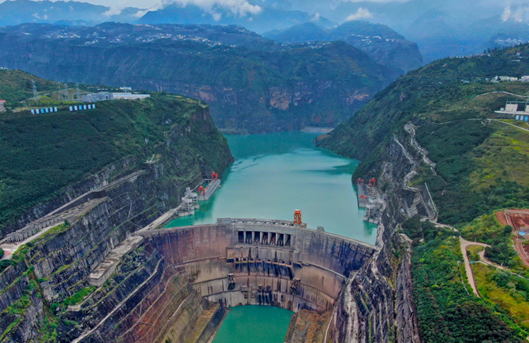

图：白鹤滩水电站6个泄洪底孔中最左侧泄洪孔结构明显不同于其他5个

锦屏一级水电站、二滩水电站，锦屏是雅砻江下游二库五级的第一、第四梯级，业界素有“三峡最大、锦屏最难”的说法，锦屏一级水电站的显著特征就是地势陡峭险峻，电站大坝设计高度为305米，是世界同类坝型中最高的双曲薄拱坝之一‌，边坡处理高度更是达到了810米，这一成就使其成为全球地质条件最复杂的高陡边坡治理工程。‌

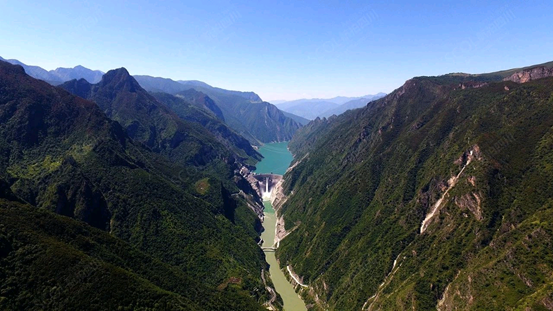

图：锦屏一级水电站陡峭的边坡

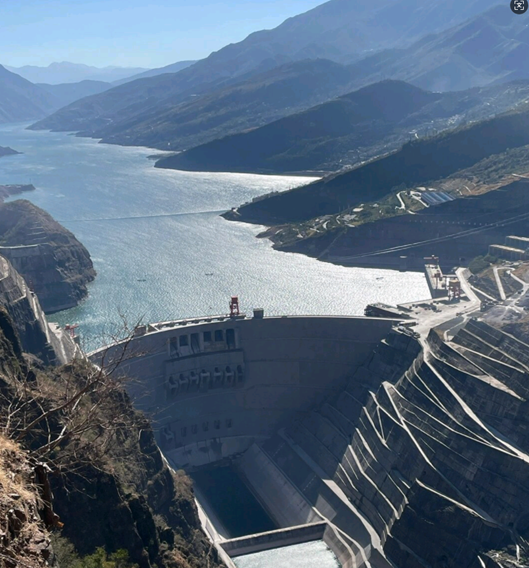

图：锦屏一级水电站

相比锦屏一级，二滩水电站则显得“平缓很多”，二滩坝高240米，但是坝顶弧长774.7米，比装机量1600万千瓦的白鹤滩还要长65米，比装机量、库容都近似的锦屏一级则要长222米。

图：二滩水电站

大岗山水电站，位于大渡河中游上段的四川省雅安市石棉县境内，为大渡河干流规划的第14个梯级电站，其被部分媒体称为全球抗震等级最高的水电站。从特征上看，其上游河道类似溪洛渡，有个明显的“拐弯”，且坝后边坡加固面积巨大。

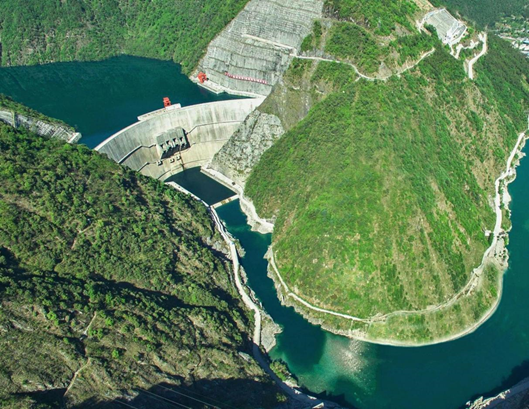

图：大岗山水电站
